KTSRM16-12/24 全絕緣充氣柜
概述
KTSRM16- 12/24全絕緣充氣柜，已經在國家高壓電器試驗中心獲得型式試驗報告并被列為高新科技產品。廣泛用于12kV/24kV配電系統，是城鄉各類用戶變配電系統的開關產品。
開關柜為模塊化單元模式，可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。
KTSRM16- 12/24全絕緣充氣柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。KTSRM16-12/24型充氣式開關柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。
KTSRM16-12/24全絕緣充氣柜分為非擴展標準配置和可擴展標準配置。由于具有全模塊和半模塊的組合性以及自身的可擴展性，因而具有極其特殊的靈活性。
KTSRM16-12/24全絕緣充氣柜執行GB標準。在室內條件下(40°C)和在室外條件下(-50C )運行的設計壽命超過30年。
型號及含義
主要特點
KTSRM16- 12/24全絕緣充氣柜SF6氣體作為滅弧及絕緣介質。
開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以(0 045MPa)的SF6氣體， 防護等級達到IP67,整個開關裝置完全不受外部環境條件的影響，即使在短時水浸等極端情況下也能保證開關正常運行，產品終身免維護。
開關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。
所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。
開關柜分為固定單元組合和可擴展單元組合兩類。
開關柜通常由正面進出線，也可按不同的安裝位置實現頂出線或側擴展。柜體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方，開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。
性能指標
SF6氣體壓力
20C下絕對壓力為1.4bar
氣體年泄漏率0.2%01年
防護等級IP67
氣室不銹鋼厚度3.0mm
母線
開關柜內母線320mm’，40x8mm
開關柜接地母線75mm，25x3mm
顏色
RAL7012
RAL7035
技術參數
|
項目 project |
單位 unit |
C模塊 C module |
F模塊 Fmodule |
V模塊 V module |
|
|
負荷開關 Load switch |
組合電器 Combination of electrical appliances |
真空斷路器 Vacuum circuit breaker |
隔離/接地開關 lsolation / earthing switch |
||
|
額定電壓 Rated voltage |
kV | 12/24 | 12/24 | 12/24 | 12/24 |
|
額定頻率 Rated frequency |
Hz | 50 | 50 | 50 | 50 |
|
工頻耐受電壓(相間/斷口) Power frequency withstand voltage (phase / fracture) |
kV | 42/48 65/79 | 42/48 65/79 | 42/48 65/79 | 42/48 65/79 |
|
雷電沖擊耐受電壓 Lightning impulse withstand voltage |
kV | 75/85 125/145 | 75/85 125/145 | 75/85 125/145 | 75/85 125/145 |
|
額定電流 Rated current |
A | 630 | 125 | 630/1250 | 630/1250 |
| 分?jǐn)嗄芰?br> Breaking capacity | kA | 31.5 | 20 | ||
|
額定閉環開斷電流 Rated closed-loop breaking current |
A | 630 | |||
|
額定電纜充電開斷電流 Rated cable charging breaking current |
A | 10 | |||
|
額定短路關合電流(峰值) Rated short circuit closing current (peak) |
kA | 50 | 80 | 50 | 50 |
|
額定峰值耐受電流 Rated peak withstand curTent |
kA | 50 | 50 | 50 | |
|
額定短時耐受電流 Rated short time withstand current |
kA/S | 20/4 | 20/4 | 20/4 | |
|
額定短路開斷電流 Rated short circuit breaking current |
kA | 31.5(預期) | 20 | ||
|
額定轉移電流 Rated transfer current |
A | 1700/1200 | |||
|
配用熔斷器最大電流 Equipped with the maximum current of the fuse |
A | - | 125 | ||
|
回路電阻 Loop resistance |
μΩ | ≤300 | ≤600 | ≤300 | |
|
機械壽命 Mechanical life |
次 | 5000 | 3000 | 10000 | 5000 |
共箱式標準組合單元柜
共箱標準模塊
共提供以下十五種標裝組合KTSRM16- 12/24各類非擴展標準組臺單元柜的每個模塊具有下列配置
D柜一提升模塊
“不帶接地刀的電纜連接模塊”中標準配置與特性
C柜一負荷開關模塊
“負荷開關模塊”中標準配置與特性
F柜一負荷開關熔斷器組合電器模塊
“負荷開關熔斷器組合電器模塊”中標準配置與特性
V柜一真空斷路器模塊
“真空斷路器模塊”中標準配置與特性
進線套管的電容性電壓指示器

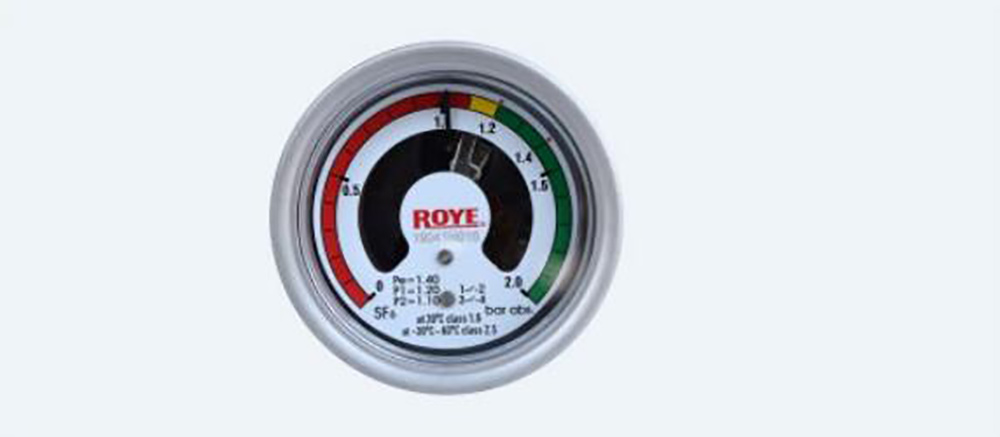

每個氣室安裝一個監測SF6密度的壓力表計
吊裝用的吊耳
操作手柄
選配
電動操作機構

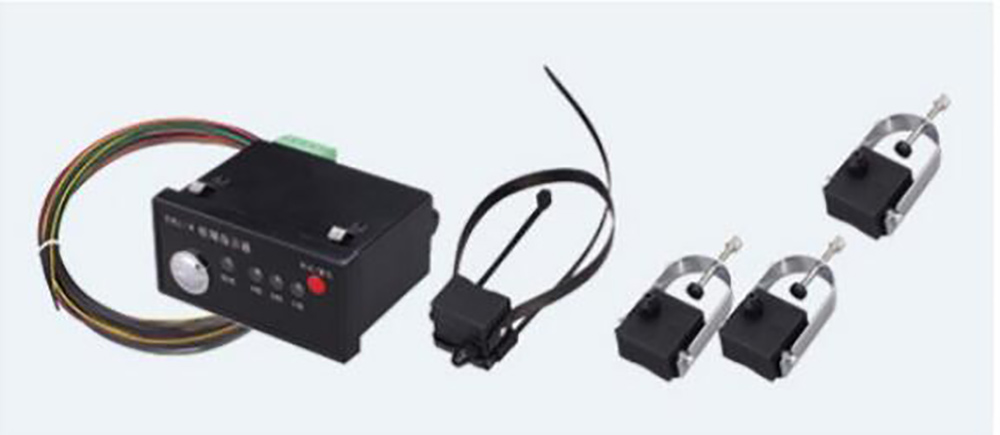

電纜短路及接地故障指示器
電流互感器及表計
遠程監控
擴展模塊單元柜
標準擴展模塊
C負荷開關模塊(寬度=325mm)
De帶接地刀的電纜連接模塊(寬度=325mm)
D不帶接地刀的電纜連接模塊(寬度=325mm)
F負荷開關熔斷器組合電器模塊(寬度=325mm)
V真空斷路器模塊(寬度=325mm)
CD母線分段開關模塊(負荷開關)(寬度= 500mm)
VD母線分段開關模塊(真空斷路器)
總是跟母線提升模塊在-起(總寬度=650mm)
MPT表計模塊12kV(寬度=696mm或7 50mm)
注:單個KTSRM16-12/24型模塊必須加打展頭后才能使用
KTSRM16- 12/24型的重量表(這些重量沒有考慮附件)
標準1路 130kg
6路大約是 570-800kg
2、3路和4路類似KTSRM16- 12/24型的重量
M表計柜大約是250kg
負荷開關模塊C
標準配置與特性
開關柜頂部的低壓箱
630A母線
三工位負荷/接地開關
三工位單彈簧操作機構，有兩個獨立的負荷開關和接地開關
操作孔
負荷開關和接地開關位置指示

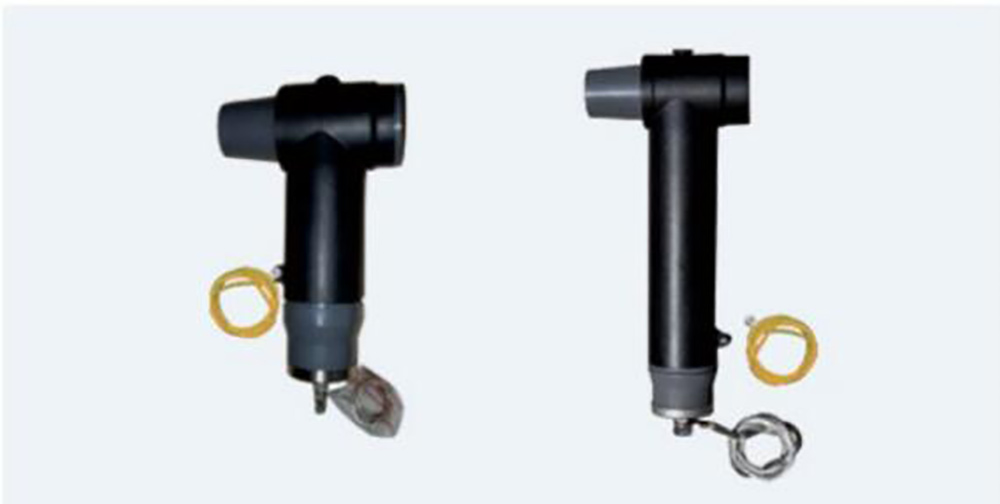

位于前部水平布置的出線套管630A的400系列螺栓式套管
指示套管帶電的窯性電壓指示器
對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF64氣箱中僅有- -處)
接地母排
接地開關與電纜室前面板的聯鎖
預留母線擴展(可選)
外部母線
負荷開關操作用電動機構24V/48V DC， 110V/220V
DCIAC
短路及接地故障指示器

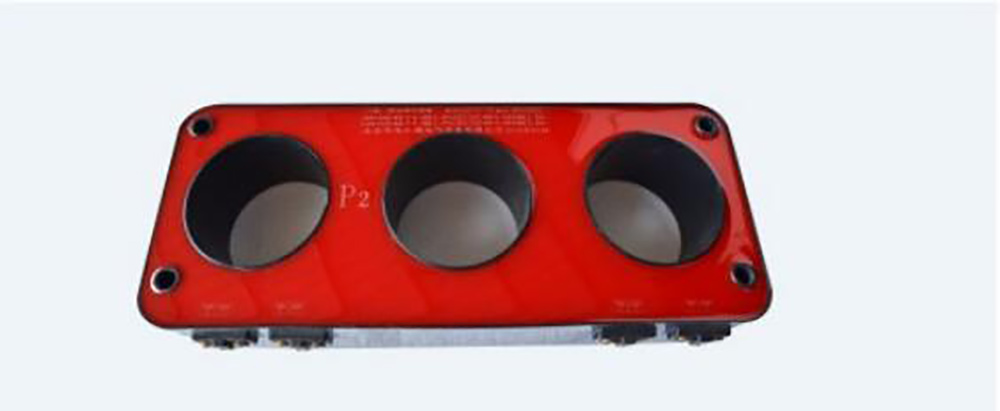

測量環形電流互感器及電流表
計量環形電流互感器及電度表(考核用)
在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭
鑰匙互鎖
進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)
110V/220V AC/DC，24V/48V DC
輔助觸點
負荷開關位置2NO+2NC
接地開關位置2NO+2NC
帶信號的壓力表1NO
帶信號觸點的滅弧器1NO
二次裝置可裝設于
開關柜頂部的二次線小室
帶地刀電纜連接模塊
標準配置與特性
630A母線
接地開關
兩工位單彈簧操作機構.
接地開關位置指示
位于前部水平布置的出線套管630A的400系列螺栓式套管
指示套管帶電的電容性電壓指示器
對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF6年氣箱中僅有一-處)
接地母排
接地開關與電纜室前面板的聯鎖
預留母線擴展
外部母線
短路及接地故障指示器
測量環形電流互感器及電流表
計量環形電流互感器及電度表(考核用)
在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭鑰匙互鎖
進線帶電接地閉鎖(當套管電電時閉鎖接地開關)1 10V/220V
AC/DC，24V/48V DC
輔助觸點
接地開關位置2NO+2NC
帶信號的壓力表1NO
帶信號觸點的滅弧器1NO
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜頂部的低壓
不帶地刀電纜連接模塊
標準配置與特性
630A母線
位于前部水平布置的出線套管, 630A的400系列螺栓式套管
指標套管帶電的容性電壓指示器
SF6氣體壓力表(每個SF6氣箱中僅有一-處)
接地母排
預留母線擴展
外部母線
短路及接地故障指示器
測量環形電流互感器及電流表
計量環形電流互感器及電度表(考核用)
在電纜進線套管處可加裝氧化鋅避雷器或雙電纜頭
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜頂部的低壓箱
帶熔斷器的負荷開關模塊
標準配置與特性
630A母線
三工位的負荷開關,熔斷器首端與熔斷器未端接地開關為機械聯動
三工位雙彈簧操作機構,有兩個獨立的負荷開關和接地開關操作軸
負荷開關和接地開關位置指示
熔斷器筒
熔斷器水平放置
熔斷器跳閘指示
位于前部水平布置的出線套管,200A的200系列插入式套管
指示套管帶電的容性電壓指示器
對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF6氣箱中僅有一只)
接地母排
用于變壓器保護的熔斷器參數
12kV,max125A熔斷器
24kV,max63A熔斷器
接地開關與電纜室前面板的聯鎖
預留母線擴展
外部母線
負荷開關操作用電動機構24V/48V DC,110V/220V DC/IAC
并聯跳閘線圈24V/48V DC,1 10V/220V DCIAC
并聯合閘線圈24V/48V DC,1 10V220V DCIAC
測量環形電流互感器及電流表
計量環形電流互感器及電度表
進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)110V220V
AC/DC
輔助觸點
負荷開關位置2NO+2NC 接地開關位置2NO+2NC
熔斷器熔斷1NO 帶信號的壓力表1NO
帶信號觸點的滅弧器1NO
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜頂部的低壓箱
母線分段開關模塊
標準配置與特性
630A母線
隔離開關
單彈簧操作機構
開關位置指示
對于所有的開關功能都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF6氣箱中僅有- -處)
預留母線擴展
外部母線
負荷開關操作用電動機24V/48V，DC，
110V/220V DCIAC
鑰匙互鎖
輔助觸點
負荷開關位置2NO + 2NC
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜
真空開關模塊
標準配置與特性
630A母線
630A的變壓器/線路保護用真空開關
真空開關用兩|位彈簧操作機構
真空開關下部三工位隔離/接地開關
三工位隔離/接地開關單彈簧操作機構
真空開關和三工位開關機械聯鎖
真空開關和三工位開關位置指示
電子式保護繼電器
跳閘線圈(用于繼電器動作)
位于前部水平布置的出線套管，630A的400系列螺栓式套管
指示套管帶電的容性電壓指示器
對于所有的開關功能，都在面板上有方便的加裝掛鎖裝置
SF6氣體壓力表(每個SF6氣箱中僅有-處)
接地母排
接地開關與電纜室前面板的聯鎖
預留母線擴展
外部母線
真空開關操作用電動機構24V148V DC，110V/220V DC/AC
并聯跳閘線圈24V/48V DC，110V/220V DCIAC
并聯合閘線圈24V/48V DC，110V/220V DCIAC
測量環形電流互感器及電流表
計量環形電流互感器及電度表
鑰匙互鎖
進線帶電接地閉鎖(當套管帶電時閉鎖接地開關)1 10V/220V AC/DC
輔助接點
真空開關位置2NO+ 2NC
接地開關位置2NO+ 2NC
帶信號的壓力表1NO 隔離開關位置2NO + 2NC
二次裝置可裝設于 真空開關跳閘信號1NO
開關柜頂部的二次線小室 帶信號觸點的滅弧器1NO
其它繼電器 開關柜頂部的低壓箱
母線分段開關模塊
標準配置與特性
630A的母線
630A的真空開關
真空開關有兩工位雙彈簧操作機構
真空開關下部隔離開關
隔離開關單彈簧操作機構
真空開關和隔離開關機械聯鎖
真空開關和隔離開關位置指示
對于所有的開關功能都在面板.上有方便的加裝掛鎖裝置
SFG氣體壓力表(每個SF6氣箱中僅有一只 )
BVBr總是與母線提升柜相連
預留母線擴展
外部母線
真空開關操作用電動機構24V/48V DC ; 1 10V/220V DC/AC
并聯跳閘線圈24V/48V DC，110V/220V DCIAC
并聯合閘線圈24V/48V DC，1 10V/220V DCIAC
鑰匙互鎖
輔助接點
真空開關位置2NO + 2NC
負荷開關位置2NO + 2NC
二次裝置可裝設于
開關柜頂部的二次線小室
開關柜頂部的低壓箱
計量模塊
標準配置與特性
2只電流互感器
2只電壓互感器
6只400系列套管,用于KTSRM16-1224型充氣式的外母線連接,上進上出
保護PT的熔斷器
低壓組成部分
1只帶轉換開關的電壓表 1只帶轉換開關的電流表
寬高x深=696 X 1806 x 850mm
3只電流互感器
3只電壓互感器
氧化鋅避雷器
指示開關柜帶電的容性電壓指示器
低壓組成部分
1只有功電度表
1只無功電度表
計量模塊
標準配置與特性
2只電壓互感器
保護PT的熔斷器
1只帶轉換開關的電壓表
上進/出，3只(6只)400系列套管用于開關柜的外置母線連接
寬x高x深=696x1806x820mm
下部電纜進/出線
寬x高x深=696x1460x820mm
氧化鋅避雷器
指示開關柜帶電的容性電壓指示器
24VDC充電器及蓄電池
隔離開關
配網自動化的擴展

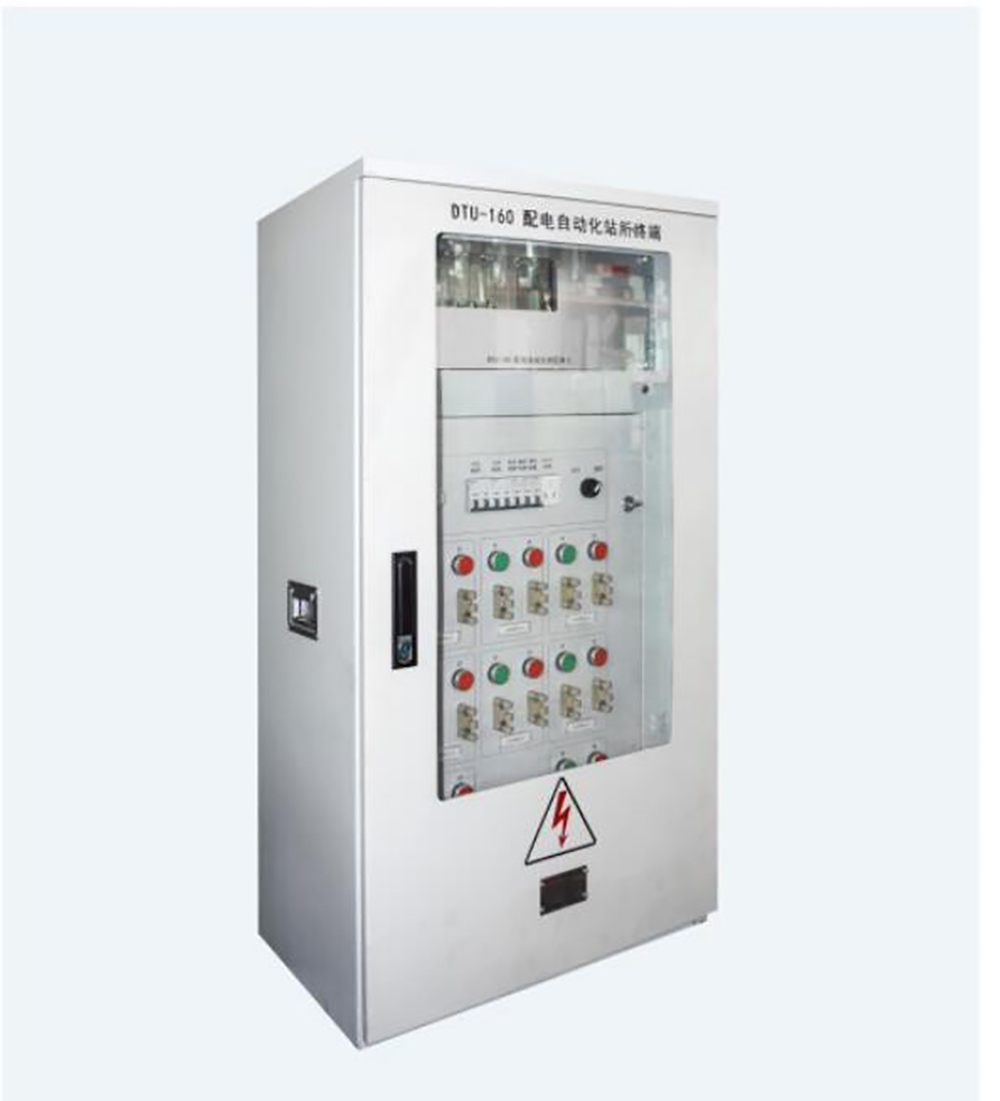

配網自動化的擴展(DTU、看門狗)
KTSRM16-12/24系列戶外環網柜可以很方便的升級成具備自動化功能的智能環網柜，配置具備"四遙"功能的配網自動化終端裝置，可實現環網開關設備智能化應用。利用通訊(光纖、GPRS等)可將環網柜與自動化主站系統連接，實現配電系統的自動化功能。
通過配電自動化系統，可以使運維人員足不出戶的實現如下功能:
從控制主站或子站對各環網柜的開關單元實現遙控分閘、合閘或合閘閉鎖操作，也可以在本地完成;
從控制主站或子站獲取每個開關的觸頭位置狀態、熔斷器狀態、斷路器故障保護狀態、接地開關狀態等信息;
從控制主站或子站獲取各回路的電氣參數，如電壓、電流、零序電壓、零序電流、功率、功率因數、頻率等;
從控制主站或子站對各配電自動化終端的參數進行優化配置;
統一主站或子站與各配電自動化終端系統的時鐘;
獲取線路故障信息或各配電自動化終端的異常信息，結合主站或子站軟件，實現故障自動定位、故障隔離、非故障區域自動恢復供電及網絡重組，從而大大縮短停電面積和時間，減少故障造成的損失，提升電力系統的供電可靠度。此外，還可以方便的進行負荷監控及調配，有利于網絡的合理利用。
可配置看門門狗控制器，對界內外故障進行投切處理，提高電網可靠性。
進/出線保護
使用真空開關/真空斷路器模塊
變壓器或線路保護為真空開關/真空斷路器。帶有保護繼電器和電流互感器。當選用真空開關/真空斷路器作為保護時，采用國產綜合保護裝置。

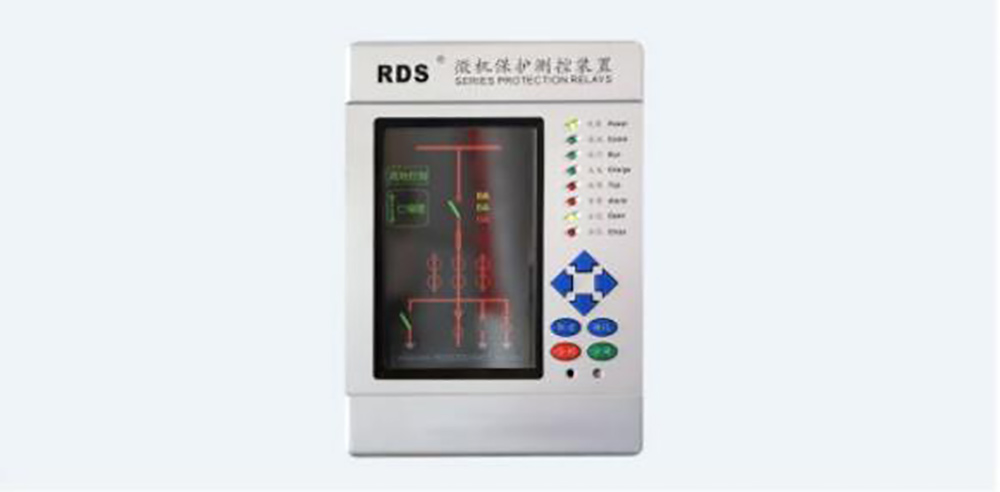

微機綜合保護裝置
電壓范圍:直流(18-265V)或交流(80- 265V)
配LMZK型保護CT:二次電流5A
數字顯示整定值電流測量值和記錄的故障數據
整定值面板按鈕或計算機設定
可提供各段保護無源信號節點
內部故障(軟件和硬件)的連續自檢與報警輸出
低定值過流段| >
定時限動作電流0.5-20In動作時間0.00-99s
反時限動作電流0.5-2.5In IDMT反時限動作方式
進/出線保護
使用真空開關/真空斷路器模塊
高定值過流段1》
動作電流0.5-40In動作時間0.04 -300s
低定值零序過流段lo >
定時限動作電流0.1-0.8In動作時間0.5- 300s
反時限動作電流0.1-0.8In IDMT反時限動作方式
高定值零序過流段lo》
動作電流0.1-10In動作時間0.05-300s
變壓器/線路保護
KTSRM16-12/24型充氣式提供了兩種變壓器保護方式;負荷開關熔斷器組合電器和具有繼電器保護的斷路器。
使用負荷開關熔斷器組合電器模塊
變壓器保護為限流高壓熔斷器與負荷開關的組合。熔斷器室將安裝在一個位于單元前部獨立的有閉鎖的外殼后面。負荷開關使用彈簧儲能機構，該機構可由熔斷器撞針?biāo)|發。
為了便于熔斷器的更換，可以使用操作手柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構前置，保證了整個系統的防水性能。
側擴方案舉例
方案一=C=C=F=F=F=C=F/Option One=C=C=F=F=F=C=F
一組最多為6個單元，超過6個單元時需擴展母線連接。
方案二V=V=M=F=F=F/Option two V=V=M=F=V=F
高壓側計量
頂擴方案舉例
方案三PT=FF++ FCDCF++FF=FT/Option Three PT=FF++ FCDCFT++FF=FT
單母線分段帶母線PT
方案四CC++ www/Option four CC++ WWV
充氣柜斷路器(帶隔離帶接地)
主要技術參數
|
項目 project |
單位 unit |
參數 parameter |
|
額定頻率 Rated frequency |
HZ | 50 |
|
額定電流 Rated current |
A | 630 |
|
額定短時耐受電流 Rated short time withstand current |
kA | 20 |
|
額定峰值耐受電流 Rated peak withstand current |
kA | 50 |
|
額定短路持續時間 Rated short duration |
s | 4 |
|
額定短路關合電流 Rated short circuit closing current |
kA | 50 |
|
理論操作 Theoretical operation |
次 | 10000 |
正常使用條件
海拔高度:不超過2000m;
地震強度:不超過8度;
空氣溫度: -30C-40C;
相對溫度:日平均不大于95%，月平均不大于90%;
安裝場所:經常性劇烈振動，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災，爆炸危險的地方不適安裝。
充氣柜三工位負荷開關
主要技術參數
|
項目 project |
單位 unit |
參數 parameter |
|
額定頻率 Rated frequency |
HZ | 50 |
|
額定電流 Rated current |
A | 630 |
|
額定短時耐受電流 Rated short time withstand current |
kA | 20 |
|
額定峰值耐受電流 Rated peak withstand current |
kA | 50 |
|
額定短路持續時間 Rated short duration |
s | 4 |
|
額定短路關合電流 Rated short circuit closing current |
kA | 50 |
|
理論操作 Theoretical operation |
次 | 10000 |
正常使用條件
海拔高度:不超過2000m;
地震強度:不超過8度;
空氣溫度: -30C-40C;
相對溫度:日平均不大于95%，月平均不大于90%;
安裝場所:經常性劇烈振動，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災，爆炸危險的地方不適安裝。
開關柜主要配件
(1)帶電顯示器
開關單元的進出線套管.上配有比容性電壓指示裝置。每個帶電顯示器本身帶有三相電壓核相點，配置核相器可用于核相。根據用戶要求，可以選配帶強制閉鎖功能的帶電顯示器，當電纜帶電時閉鎖接地開關操作孔，以防止帶電誤合接地開關，保障人身及設備安全。
(2)故障指示器
為方便多回路分支電纜線路故障的查找定位，開關單元可以配置故障指示器，用于檢測短路及接地故障。
(3)壓力指示儀表
開關單元的每個氣箱均配置有SF6氣體壓力表，用以顯示箱體內SF6氣體壓力。可根據用戶需要，配置帶有干接點輸出的壓力表，當氣箱內壓力低于告警值時，向用戶發出告警信號。
(4)電纜連接
開關單元配置DIN47636型標準套管。電纜室倉門與接地開關互鎖。根據出線回路的多少可選擇不同的開關接線單元。
(5)可分離連接器
采用全密封全絕緣可觸摸的T型前插頭、后插頭、肘型插頭等，完成電纜連接的同時可安裝插入式金屬氧化鋅避雷器。
(6)擴展母線
不同的氣室可以通過內置式絕緣擴展母線實現無限制擴展，擴展母線為內置式結構，滿足使用及美觀要求。
(7)避雷器
KTSRM16- 12/24系列環網柜配置T型或肘型硅橡膠插拔式金屬氧化鋅避雷器持續運行電壓: 13.6kV
UImADC參考電壓> 25kV
0.75U1mADC泄露電流<50uA
(8)電流互感器
可根據要求配置不同規格型式的電流互感器，于計量/測量。
(9)電互感器
可根據需要配置全封閉電壓互感器，以滿足配網自動化的要求，可用于提供計量/測量用電壓信號、開關電動操作機構及其他儀表用的后備電源。可根據需要選擇單/三相電壓互感器。
(10)繼電保護裝置
根據用戶需求可配置繼電保護裝置，根據現場情況可配置自供電多功能繼電保護裝置或常規繼電保護裝置，用于實現線路的保護功能。
(11)動化柜/儀表箱
為滿足用戶對自動化系統的要求，可配置自動化柜/儀表箱，PT將自動化終端裝置/智能儀表等安裝于此，便于后續維護、功能擴展。
開關柜結構及尺寸
相關產品
聯系方式:
惠州市凱特電力設備有限公司
電話：0752-2309060
郵箱：hzkaitew@163.com
地址：廣東省惠州市惠城區水口街道惠澤大道凱特工業園
? 2021 惠州市凱特電力設備有限公司 . All rights reserved. 粵ICP備2021134568號 網站建設：中企動力 惠州
